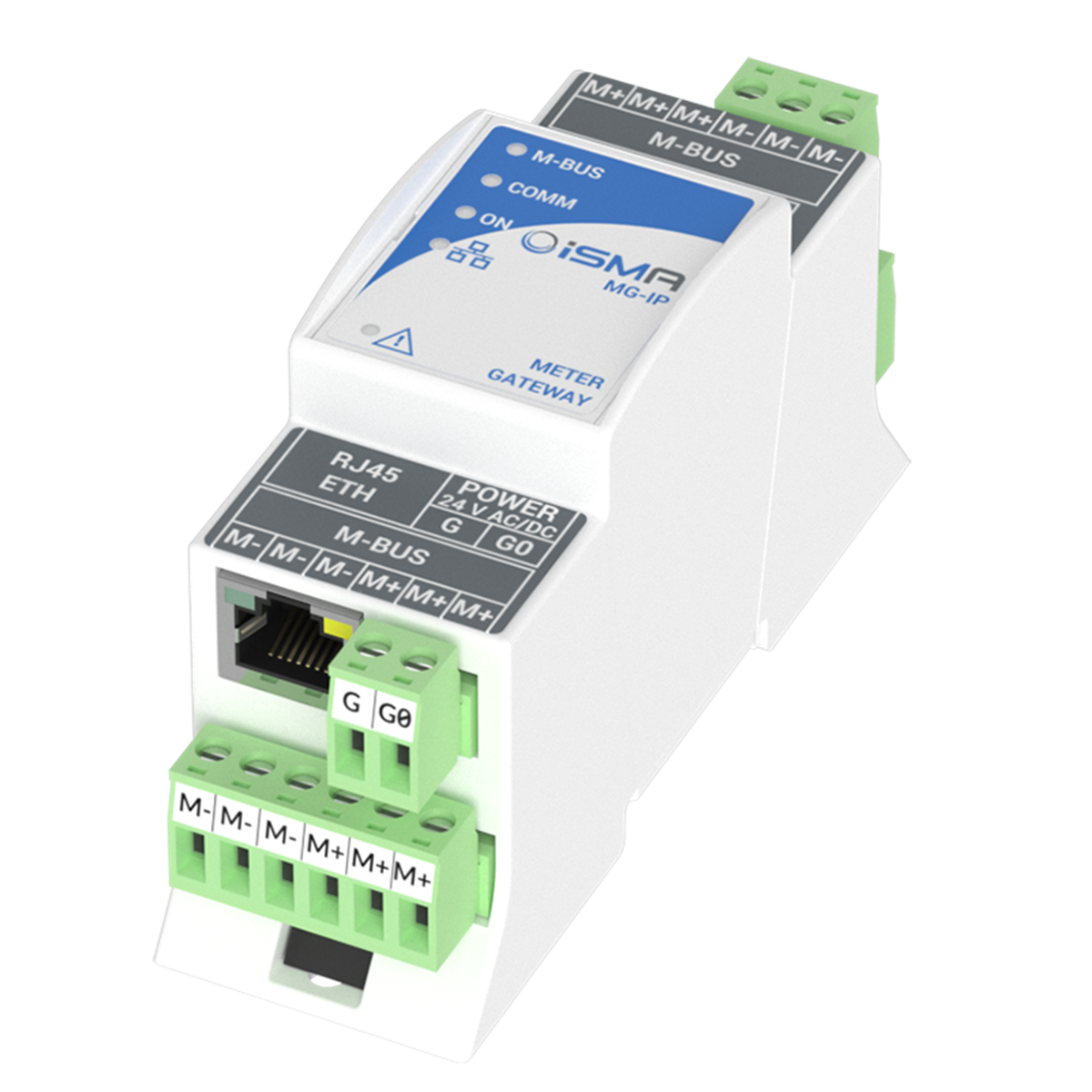

iSMA-B-MG-IP Gateway
Mã sản phẩm: iSMA-B-MG-IP
Liên hệ
iSMA-B-MG-IP được thiết kế để đơn giản hóa việc kết nối lắp đặt các meter với BMS. Nó được trang bị các giao diện phổ biến nhất cho đồng hồ M-Bus và Modbus, cổng Meter cho phép xử lý đồng thời tới 180 thiết bị Meter các loại.
Giao diện M-bus cho phép giao tiếp và cấp nguồn lên đến 60 M-Bus mét, dòng điện tối đa không được vượt quá 130 mA. Giao diện RS485 cho phép kết nối tới 128 thiết bị Modbus.
Thiết bị có thể được định cấu hình bằng cách sử dụng công tắc DIP, dịch vụ web tích hợp và công cụ iSMA Configurator của chúng tôi.
Technical data
Connectors
- 12x screw connector max. 2,5 mm2 (18 – 12 AWG)
- Direct connection for up to 6 M-Bus branches: 1x RS485 1x RJ45
Platform
- ARM Cortex-M3
Communication
- Interface Bus Master according to EN 13757-2
- Interface RS485 half-duplex
- 1x Fast Ethernet
- Protocols: M-Bus and Modbus
- M-Bus baud rate: 300 to 38400 bps
- Modbus baud rate: 2400 to 115200 bps
Power supply
- 24 V AC
Other
- Galvanic isolation: 3 kV AC/DC for all interfaces and power supply
